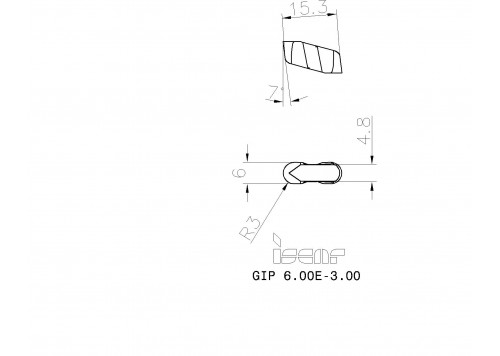

GIP 6.00E-3.00 IC8250

Информация о товаре

Код Товара: 6404318

Параметры

CW - Ширина пластины, мм

RE - Радиус при вершине, мм

CWTOL - Точность ширины пластины

0.02

RETOL - Точность радиуса при верш.

0.05

CDX - Глубина обработки max, мм

10.8

BW - Ширина корпуса, мм

4.8

ap(min) - Глубина резания, мм

ap(max) - Глубина резания,мм

ft(min) - Подача на оборот, мм

0.27

fg(min) - Подача, мм/об

0.15

ft(max) - Подача на оборот, мм

0.54

fg(max) - Подача, мм/об

0.27

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC8250

Прецизионныепластины (полный радиус) для прорезки канавок и фасонной обработки

Количество в упаковке : 10

Dmin для внутренней обработки = 70 мм

Совместимый корпус

CGHN 32-5DGM
CGHN 32-6DGM
CGHN 32-5M
CGHN 32-6M
CGHN 26-5D
CGHN 32-5D
CGHN 32-6D
CGHN 32-5S
CGHN 32-6S
GHDL 20-5
GHDR 20-5
GHDL 25-5
GHDR 25-5
GHDL 32-5
GHDR 32-5
GHDL 25-6
GHDR 25-6
GHGL 25-5
GHGR 25-5
GHGL 32-5
GHGR 32-5
GHGL 25-630
GHGR 25-630
GHGL 32-632
GHGR 32-632
GHMPL 20
GHMPR 20
GHMPL 25
GHMPR 25
GHML 20
GHMR 20
GHML 25
GHMR 25
GHML 32
GHMR 32
CGHN 32-5DG
CGHN 32-6DG
C5 GHDR-5
C6 GHDL-5
C6 GHDR-5
CGPAD 5L-T16
CGPAD 5R-T16
CGPAD 5L-T22
CGPAD 5R-T22
GHDL 25-5-JHP
GHDR 25-5-JHP
CGPAD 5L-T16-JHP
CGPAD 5R-T16-JHP
CGPAD 5R-T22-JHP
GHDL 25-5-JHP-MC
GHDR 25-5-JHP-MC
CGHN 26-5M

Сплав : IC8250

Прочная основа с наружным слоем, обогащенным кобальтом с многослойным покрытием MTCVD TiCN и CVD Alpha Al₂O₃. Предназначен для общей токарной и канавочной обработки стали при различных условиях. Обладает высокой прочностью и износостойкостью.

Property	Value
ISO Range - P/M/K	(P10-P35)(M05-M20)
ISO Range - N/S/H

Property	Value
Тип покрытия	CVD
Слои покрытия	TiCN+Al₂O₃+TiN

Скорость резания для: GIP 6.00E-3.00 IC8250 - 6404318

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	195-260 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	170-235 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	135-200 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	145-220 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	115-185 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	125-195 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	115-195 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	115-185 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	105-170 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	170-235 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	105-170 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	80-145 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	75-140 m/min
M	14	Нержавеющая сталь.	Аустенитная	180 HB	45-90 m/min
K	15	Серый чугун	Перлитный/ферритный	180 HB	125-225 m/min
K	16	Серый чугун	Перлитного/мартенситный	260 HB	105-155 m/min
K	17	Высокопрочный чугун	Ферритный	160 HB	110-190 m/min
K	18	Высокопрочный чугун	Перлитный	250 HB	90-150 m/min
K	19	Ковкий чугун.	Ферритный	130 HB	140-235 m/min
K	20	Ковкий чугун.	Перлитный	230 HB	115-190 m/min

Параметры
CW - Ширина пластины, мм	6
RE - Радиус при вершине, мм	3
CWTOL - Точность ширины пластины	0.02
RETOL - Точность радиуса при верш.	0.05
CDX - Глубина обработки max, мм	10.8
BW - Ширина корпуса, мм	4.8
ap(min) - Глубина резания, мм	0
ap(max) - Глубина резания,мм	3
ft(min) - Подача на оборот, мм	0.27
fg(min) - Подача, мм/об	0.15
ft(max) - Подача на оборот, мм	0.54
fg(max) - Подача, мм/об	0.27

Информация по срокам поставки:

Срок поставки зависит он наличия инструмента на наших складах или же складах партнеров, при крупных заказах от 1 миллиона рублей срок поставки регулируется только скоростью отгрузки товара нашими контрагентами за рубежом, если сумма заказа до 100-200 тыс. рублей срок поставки зависит от суммы товара уже готового к отгрузке за рубежом.

1. Инструмент в наличии на складе в Москве - отгрузка 1-3 дня.

2. Инструмент в наличии на складе у Партнерской организации - отгрузка до 7 дней.

3. Инструмент в наличии на складе поставщика в Китае - поставка за 4 - 6 недель.

4. Инструмент в наличии на складе Европа - поставка 4 - 6 недель.

5. Инструмент в наличии только в Израиле - поставка до 10 недель.
