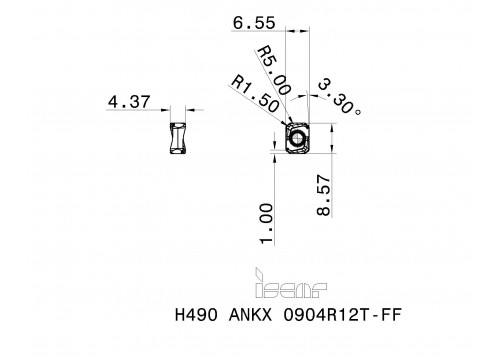

H490 ANKX 0904R12T-FF IC808

Информация о товаре

Код Товара: 5668132

Параметры

APMX - Глубина резания, мм

0.7

INSL - Длина пластины, мм

8.5

RE - Радиус при вершине, мм

S - Толщина пластины,мм

4.3

REN

6.2

fz(min) - Подача на зуб

0.5

fz(max) - Подача на зуб

1.5

2.3

1.2

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC808

Двухсторонние прямоугольные пластины с 4 спиральными режущими кромками. Очень прочная конструкция, для обработки с большой подачей и малой глубиной резания.

Количество в упаковке : 10

При использовании этой пластины, диаметр фрезы на 0.5 мм больше, чем номинальный диаметр.

При глубине резания больше, чем ар, подача должна выбираться как для обычных пластин

Применяются для врезания под макс. Углом 1° на фрезах диаметром 16-40 мм

Радиус для программирования ЧПУ равен 1.2 мм

Совместимый корпус

H490 F90AX D032-4-16-09
H490 F90AX D032-5-16-09
H490 F90AX D040-5-16-09
H490 F90AX D040-6-16-09
H490 F90AX D050-6-22-09
H490 F90AX D050-7-22-09
H490 F90AX D063-8-22-09
H490 F90AX D063-9-22-09
H490 E90AX D20-3-M10-09
H490 E90AX D25-4-M12-09
H490 E90AX D32-5-M16-09
H490 E90AX D20-3-MMT12-09
H490 E90AX D16-2-C15-09-B
H490 E90AX D16-2-C16-09
H490 E90AX D16-2-W16-09
H490 E90AX D18-2-C16-09
H490 E90AX D20-2-C19-09-B
H490 E90AX D20-2-C20-09
H490 E90AX D20-2-W20-09
H490 E90AX D20-3-C20-09
H490 E90AX D20-3-W20-09
H490 E90AX D22-3-C20-09
H490 E90AX D25-3-C24-09-B
H490 E90AX D25-3-C25-09
H490 E90AX D25-3-W25-09
H490 E90AX D25-4-C25-09
H490 E90AX D25-4-W25-09
H490 E90AX D32-4-W32-09
H490 E90AX D32-5-C32-09
H490 E90AX D32-5-W32-09

Сплав : IC808

Универсальный сплав с твёрдой мелкозернистой основой с PVD покрытием TiAlN по технологии SUMO TEC. Предназначен для широкого диапазона материалов. Отличается высокой износостойкостью с хорошим сопротивлением к сколообразованию.

Property	Value
ISO Range - P/M/K	(P15-P30)(M20-M30)(K20-K30)
ISO Range - N/S/H	(H20-H30)(S10-S25)

Property	Value
Тип покрытия	PVD
Слои покрытия	TiAlN/AlTiN+TiN

Скорость резания для: H490 ANKX 0904R12T-FF IC808 - 5668132

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	150-220 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	150-220 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	150-210 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	140-210 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	140-210 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	140-200 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	130-190 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	130-180 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	130-180 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	120-170 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	120-160 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	110-170 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	100-160 m/min
M	14	Нержавеющая сталь.	Аустенитная	180 HB	100-160 m/min
K	15	Серый чугун	Перлитный/ферритный	180 HB	140-200 m/min
K	16	Серый чугун	Перлитного/мартенситный	260 HB	130-190 m/min
K	17	Высокопрочный чугун	Ферритный	160 HB	110-180 m/min
K	18	Высокопрочный чугун	Перлитный	250 HB	100-170 m/min
K	19	Ковкий чугун.	Ферритный	130 HB	140-190 m/min
K	20	Ковкий чугун.	Перлитный	230 HB	110-170 m/min
S	31	Жаропрочные сплавы на основе Fe	Отпущенные	200 HB	40-50 m/min
S	32	Жаропрочные сплавы на основе Fe	Структурированные	280 HB	30-40 m/min
S	33	Жаропрочные сплавы на основе Ni или Со	Отпущенные	250 HB	25-40 m/min
S	34	Жаропрочные сплавы на основе Ni или Со	Структурированные	350 HB	25-35 m/min
S	35	Жаропрочные сплавы на основе Ni или Со	Литые	320 HB	30-40 m/min
S	36	Титан и титановые сплавы.	Чистые	190 HB	45-90 m/min
S	37	Титан и титановые сплавы.	Alpha+beta сплавы, структурир.	310 HB	25-60 m/min
H	38	Закаленная сталь.	Высокопрочная	55 HRC	45-65 m/min
H	39	Закаленная сталь.	Высокопрочная	60 HRC	40-60 m/min
H	40	Отбеленный чугун.	Литой	400 HB	70-85 m/min
H	41	Чугун.	Износостойкий	55 HRC	45-65 m/min

Параметры
APMX - Глубина резания, мм	0.7
INSL - Длина пластины, мм	8.5
RE - Радиус при вершине, мм	1
S - Толщина пластины,мм	4.3
REN	5
W1	6.2
fz(min) - Подача на зуб	0.5
fz(max) - Подача на зуб	1.5
BS	2.3
Rg	1.2
