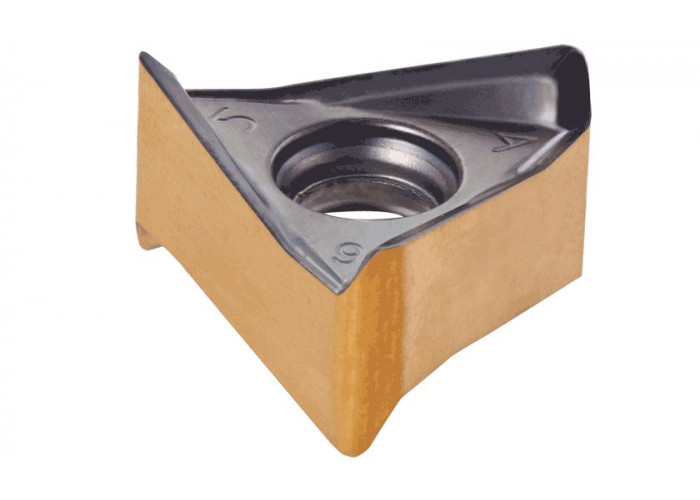

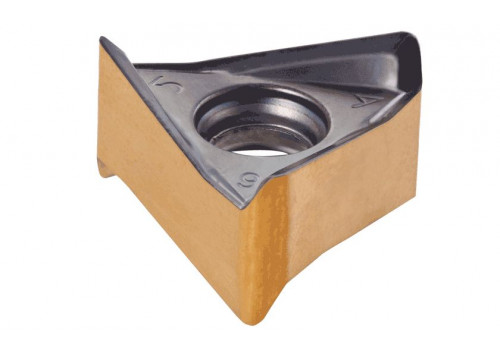

H690 TNKX 100508PNTR IC810

Информация о товаре

Код Товара: 3301590

Параметры

APMX - Глубина резания, мм

INSL - Длина пластины, мм

8.6

RE - Радиус при вершине, мм

0.8

ap(min) - Глубина резания, мм

1.2

ap(max) - Глубина резания,мм

S - Толщина пластины,мм

4.7

IC - Диаметр вписанной окр., мм

6.2

fz(min) - Подача на зуб

0.08

fz(max) - Подача на зуб

0.15

0.4

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC810

Трехгранные пластины с 6 спиральными режущими кромками для высокоточной обработки уступов 90°

Количество в упаковке : 10

Совместимый корпус

H690 F90AX D032-4-16-10
H690 F90AX D032-5-16-10
H690 F90AX D040-5-16-10
H690 F90AX D040-6-16-10
H690 F90AX D050-6-22-10
H690 F90AX D050-7-22-10
H690 F90AX D063-8-22-10
H690 E90AX D20-2-C20-10
H690 E90AX D20-2-W20-10
H690 E90AX D20-3-C20-10
H690 E90AX D20-3-W20-10
H690 E90AX D25-3-C25-10
H690 E90AX D25-3-W25-10
H690 E90AX D25-4-C25-10
H690 E90AX D25-4-W25-10
H690 E90AX D32-4-C32-10
H690 E90AX D32-4-W32-10
H690 E90AX D32-5-C32-10
H690 E90AX D32-5-W32-10

Сплав : IC810

Твёрдый сплав с PVD покрытием TiAlN + TiN по технологии SUMO TEC. Основной выбор для фрезерования серого и высокопрочного чугуна на средних и высоких режимах резания.

Property	Value
ISO Range - P/M/K	(P15-P30)(K15-K35)
ISO Range - N/S/H

Property	Value
Тип покрытия	PVD
Слои покрытия	AlTiCrN+TiN

Скорость резания для: H690 TNKX 100508PNTR IC810 - 3301590

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	190-260 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	170-240 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	160-230 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	140-220 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	140-210 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	130-210 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	120-200 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	110-200 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	100-190 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	90-180 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	80-160 m/min
K	15	Серый чугун	Перлитный/ферритный	180 HB	220-320 m/min
K	16	Серый чугун	Перлитного/мартенситный	260 HB	200-300 m/min
K	17	Высокопрочный чугун	Ферритный	160 HB	180-250 m/min
K	18	Высокопрочный чугун	Перлитный	250 HB	160-220 m/min
K	19	Ковкий чугун.	Ферритный	130 HB	200-300 m/min
K	20	Ковкий чугун.	Перлитный	230 HB	170-280 m/min

Параметры
APMX - Глубина резания, мм	8
INSL - Длина пластины, мм	8.6
RE - Радиус при вершине, мм	0.8
ap(min) - Глубина резания, мм	1.2
ap(max) - Глубина резания,мм	8
S - Толщина пластины,мм	4.7
IC - Диаметр вписанной окр., мм	6.2
fz(min) - Подача на зуб	0.08
fz(max) - Подача на зуб	0.15
BS	0.4

Информация по срокам поставки:

Срок поставки зависит он наличия инструмента на наших складах или же складах партнеров, при крупных заказах от 1 миллиона рублей срок поставки регулируется только скоростью отгрузки товара нашими контрагентами за рубежом, если сумма заказа до 100-200 тыс. рублей срок поставки зависит от суммы товара уже готового к отгрузке за рубежом.

1. Инструмент в наличии на складе в Москве - отгрузка 1-3 дня.

2. Инструмент в наличии на складе у Партнерской организации - отгрузка до 7 дней.

3. Инструмент в наличии на складе поставщика в Китае - поставка за 4 - 6 недель.

4. Инструмент в наличии на складе Европа - поставка 4 - 6 недель.

5. Инструмент в наличии только в Израиле - поставка до 10 недель.
