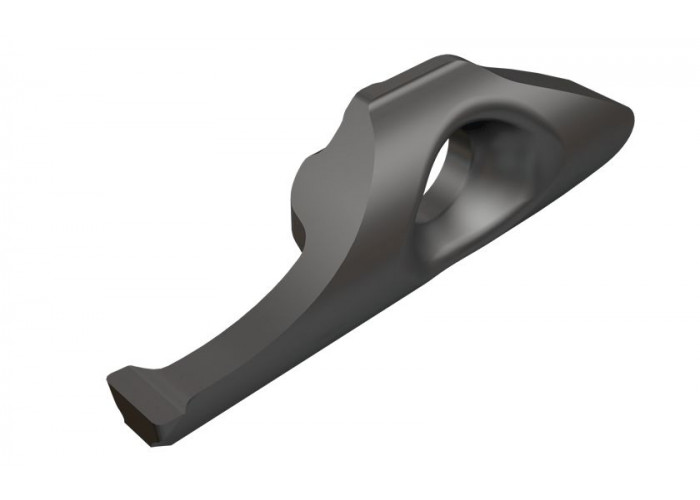

MIFR 10-3.00-0.20 IC908

Информация о товаре

Код Товара: 6404048

Параметры

CW - Ширина пластины, мм

INSL - Длина пластины, мм

25.1

RE - Радиус при вершине, мм

0.2

CWTOL - Точность ширины пластины

0.02

RETOL - Точность радиуса при верш.

0.02

CDX - Глубина обработки max, мм

S1 - Толщина пластины, мм

7.6

DAXN

ffg(min)

0.02

ffg(max)

0.1

fft(min)

0.02

fft(max)

0.06

DAXX

WF - Функц. Ширина

3.4

PDY - Расстояние до профиля, мм

14.8

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC908

Пластины MINCUT с винтовым креплением для прорезки и точения внутренних торцевых канавок с непрерывным отводом стружки.

Количество в упаковке : 10

Для алюминия увеличить рекомендованные скорости и подачи на 20-30%; для титана и инконеля уменьшить на 20-30%.

Совместимый корпус

MIFHR 12C-10
MIFHR 16C-10
MFHR 12C-10-JHP
MFHR 16C-10-JHP
MFHR 20C-10-JHP
IHSR 19-34 MIFR10

Сплав : IC908

Универсальный сплав с твёрдой мелкозернистой основой с PVD покрытием TiAlN. Предназначен для широкого диапазона материалов. Отличается высокой износостойкостью.

Property	Value
ISO Range - P/M/K	(P15-P30)(M20-M30)(K20-K30)
ISO Range - N/S/H	(H20-H30)(S10-S25)

Property	Value
Тип покрытия	PVD
Слои покрытия	TiAlN

Скорость резания для: MIFR 10-3.00-0.20 IC908 - 6404048

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	115-175 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	85-135 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	85-125 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	80-140 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	65-120 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	75-130 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	75-130 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	65-110 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	70-110 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	75-115 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	60-100 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	65-155 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	65-150 m/min
M	14	Нержавеющая сталь.	Аустенитная	180 HB	50-140 m/min
K	15	Серый чугун	Перлитный/ферритный	180 HB	105-185 m/min
K	16	Серый чугун	Перлитного/мартенситный	260 HB	100-145 m/min
K	17	Высокопрочный чугун	Ферритный	160 HB	110-200 m/min
K	18	Высокопрочный чугун	Перлитный	250 HB	90-135 m/min
K	19	Ковкий чугун.	Ферритный	130 HB	130-215 m/min
K	20	Ковкий чугун.	Перлитный	230 HB	110-170 m/min
S	31	Жаропрочные сплавы на основе Fe	Отпущенные	200 HB	25-45 m/min
S	32	Жаропрочные сплавы на основе Fe	Структурированные	280 HB	20-35 m/min
S	33	Жаропрочные сплавы на основе Ni или Со	Отпущенные	250 HB	20-25 m/min
S	34	Жаропрочные сплавы на основе Ni или Со	Структурированные	350 HB	15-25 m/min
S	35	Жаропрочные сплавы на основе Ni или Со	Литые	320 HB	15-20 m/min
S	36	Титан и титановые сплавы.	Чистые	190 HB	90-130 m/min
S	37	Титан и титановые сплавы.	Alpha+beta сплавы, структурир.	310 HB	25-55 m/min
H	38	Закаленная сталь.	Высокопрочная	55 HRC	25-35 m/min
H	39	Закаленная сталь.	Высокопрочная	60 HRC	25-35 m/min
H	40	Отбеленный чугун.	Литой	400 HB	30-45 m/min
H	41	Чугун.	Износостойкий	55 HRC	30-40 m/min

Параметры
CW - Ширина пластины, мм	3
INSL - Длина пластины, мм	25.1
RE - Радиус при вершине, мм	0.2
CWTOL - Точность ширины пластины	0.02
RETOL - Точность радиуса при верш.	0.02
CDX - Глубина обработки max, мм	9
S1 - Толщина пластины, мм	7.6
DAXN	10
ffg(min)	0.02
ffg(max)	0.1
fft(min)	0.02
fft(max)	0.06
DAXX	30
WF - Функц. Ширина	3.4
PDY - Расстояние до профиля, мм	14.8
