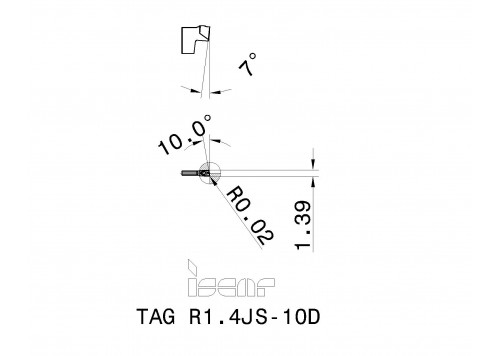

TAG R1.4JS-10D IC808

Информация о товаре

Код Товара: 6004468

Параметры

CW - Ширина пластины, мм

1.4

RE - Радиус при вершине, мм

0.02

PSIRL - Угол левый

PSIRR - Угол правый

fg(min) - Подача, мм/об

0.02

fg(max) - Подача, мм/об

0.06

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC808

Первый выбор для обработки мягких материалов, легированной и аустенитной нержавеющей стали, отрезки труб, заготовок малого диаметра и тонкостенных заготовок. Режущая кромка с позитивной передней поверхностью, обработка на низкой и средней подаче. Стружколом JS-типа с острыми углами.

Количество в упаковке : 10

Совместимый корпус

TGFH 19-1.4
TGFH 26-1.4
TGFH 32-1.4
TGTL 1010-1.4-IQ
TGTR 1010-1.4-IQ
TGTL 1212-1.4-IQ
TGTR 1212-1.4-IQ
TGTL 1616-1.4-IQ
TGTR 1616-1.4-IQ
TGTL 2020-1.4-IQ
TGTR 2020-1.4-IQ
TGAD 1.4N
TGSU 35-1.4-IQ

Сплав : IC808

Универсальный сплав с твёрдой мелкозернистой основой с PVD покрытием TiAlN по технологии SUMO TEC. Предназначен для широкого диапазона материалов. Отличается высокой износостойкостью с хорошим сопротивлением к сколообразованию.

Property	Value
ISO Range - P/M/K	(P15-P30)(M20-M30)(K20-K30)
ISO Range - N/S/H	(H20-H30)(S10-S25)

Property	Value
Тип покрытия	PVD
Слои покрытия	TiAlN/AlTiN+TiN

Скорость резания для: TAG R1.4JS-10D IC808 - 6004468

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	135-200 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	115-175 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	90-150 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	105-170 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	80-140 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	100-155 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	80-145 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	80-130 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	75-125 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	105-155 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	70-120 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	100-190 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	85-175 m/min
M	14	Нержавеющая сталь.	Аустенитная	180 HB	75-155 m/min
K	15	Серый чугун	Перлитный/ферритный	180 HB	100-175 m/min
K	16	Серый чугун	Перлитного/мартенситный	260 HB	85-130 m/min
K	17	Высокопрочный чугун	Ферритный	160 HB	95-170 m/min
K	18	Высокопрочный чугун	Перлитный	250 HB	75-125 m/min
K	19	Ковкий чугун.	Ферритный	130 HB	120-195 m/min
K	20	Ковкий чугун.	Перлитный	230 HB	95-155 m/min
N	21	Деформируемые алюминиевые сплавы.	Неструктурированные	60 HB	330-990 m/min
N	22	Деформируемые алюминиевые сплавы.	Структурированные	100 HB	250-825 m/min
N	23	Литейные алюминиевые сплавы. <12% Si.	Неструктурированные	75 HB	250-825 m/min
N	24	Литейные алюминиевые сплавы.	Структурированные	90 HB	165-495 m/min
N	25	Литейные алюминиевые сплавы. >12% Si.	Жаропрочные	130 HB	165-330 m/min
N	26	Медные сплавы >1% Pb.	Свинцовая бронза	110 HB	165-330 m/min
N	27	Медные сплавы.	Латунь	90 HB	120-250 m/min
N	28	Медные сплавы.	Электролитная медь	100 HB	80-165 m/min
N	29	Неметаллические материалы.	Прочные пластики, волокниты		40-165 m/min
N	30	Неметаллические материалы.	Твёрдая резина		40-165 m/min
S	31	Жаропрочные сплавы на основе Fe	Отпущенные	200 HB	30-55 m/min
S	32	Жаропрочные сплавы на основе Fe	Структурированные	280 HB	20-40 m/min
S	33	Жаропрочные сплавы на основе Ni или Со	Отпущенные	250 HB	25-35 m/min
S	34	Жаропрочные сплавы на основе Ni или Со	Структурированные	350 HB	20-30 m/min
S	35	Жаропрочные сплавы на основе Ni или Со	Литые	320 HB	15-25 m/min
S	36	Титан и титановые сплавы.	Чистые	190 HB	90-140 m/min
S	37	Титан и титановые сплавы.	Alpha+beta сплавы, структурир.	310 HB	35-60 m/min
H	38	Закаленная сталь.	Высокопрочная	55 HRC	25-35 m/min
H	39	Закаленная сталь.	Высокопрочная	60 HRC	20-30 m/min
H	40	Отбеленный чугун.	Литой	400 HB	35-50 m/min
H	41	Чугун.	Износостойкий	55 HRC	30-35 m/min

Параметры
CW - Ширина пластины, мм	1.4
RE - Радиус при вершине, мм	0.02
PSIRL - Угол левый	-
PSIRR - Угол правый	10
fg(min) - Подача, мм/об	0.02
fg(max) - Подача, мм/об	0.06

Информация по срокам поставки:

Срок поставки зависит он наличия инструмента на наших складах или же складах партнеров, при крупных заказах от 1 миллиона рублей срок поставки регулируется только скоростью отгрузки товара нашими контрагентами за рубежом, если сумма заказа до 100-200 тыс. рублей срок поставки зависит от суммы товара уже готового к отгрузке за рубежом.

1. Инструмент в наличии на складе в Москве - отгрузка 1-3 дня.

2. Инструмент в наличии на складе у Партнерской организации - отгрузка до 7 дней.

3. Инструмент в наличии на складе поставщика в Китае - поставка за 4 - 6 недель.

4. Инструмент в наличии на складе Европа - поставка 4 - 6 недель.

5. Инструмент в наличии только в Израиле - поставка до 10 недель.
