TCGT 16T304F-L ID4

Информация о товаре

Код Товара: 3435137

Параметры

RE - Радиус при вершине, мм

0.4

ap(min) - Глубина резания, мм

0.05

ap(max) - Глубина резания,мм

15.9

ft(min) - Подача на оборот, мм

0.03

ft(max) - Подача на оборот, мм

0.6

S - Толщина пластины,мм

3.97

GAN

IC - Диаметр вписанной окр., мм

9.52

D1 - Диаметр отверстия пласт., мм

4.4

L - Длина реж. кромки, мм

16.5

15.91

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: ID4

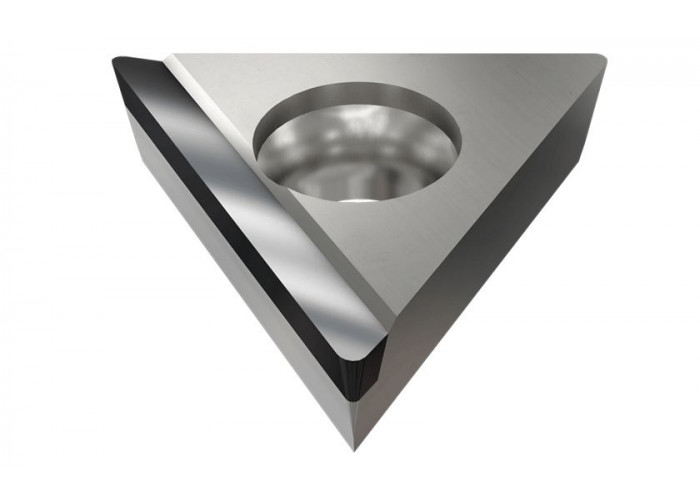

Positive 60° triangular inserts with full-edge PCD tip (right or left hand), used for finishing aluminum and other non-ferrous materials.

Количество в упаковке : 5

For dimensions and tolerances, see more info.

Совместимый корпус

S25S MTLCL-16W
S25S MTLCR-16W
S32T MTLCL-16W
S32T MTLCR-16W
S20R STLCL-16
S20R STLCR-16
STFCL 2020K-16
STFCR 2020K-16
STFCL 2525M-16
STFCR 2525M-16
STGCL 2020K-16
STGCR 2020K-16
STGCL 2525M-16
STGCR 2525M-16

Сплав : ID4

A PCD brazed tip, PCD fine grain, increased surface requirements, micro-erosion tools, well suited for milling.PCD grainsize <1mµ with great toughness, usable also for interrupted cutFine grain diamond particles are used, fracture resistance and cutting-edge sharpness are excellent.

Property	Value
ISO Range - P/M/K
ISO Range - N/S/H	(10-25)

Property	Value
Тип покрытия	Uncoated
Слои покрытия	UNCOATED

Скорость резания для: TCGT 16T304F-L ID4 - 3435137

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
N	21	Деформируемые алюминиевые сплавы.	Неструктурированные	60 HB	800-3000 m/min
N	22	Деформируемые алюминиевые сплавы.	Структурированные	100 HB	800-3000 m/min
N	23	Литейные алюминиевые сплавы. <12% Si.	Неструктурированные	75 HB	800-3000 m/min
N	24	Литейные алюминиевые сплавы.	Структурированные	90 HB	800-3000 m/min
N	26	Медные сплавы >1% Pb.	Свинцовая бронза	110 HB	600-1200 m/min
N	27	Медные сплавы.	Латунь	90 HB	700-1500 m/min
N	28	Медные сплавы.	Электролитная медь	100 HB	700-1500 m/min
N	30	Неметаллические материалы.	Твёрдая резина		80-1000 m/min

Параметры
RE - Радиус при вершине, мм	0.4
ap(min) - Глубина резания, мм	0.05
ap(max) - Глубина резания,мм	15.9
ft(min) - Подача на оборот, мм	0.03
ft(max) - Подача на оборот, мм	0.6
S - Толщина пластины,мм	3.97
GAN	10
IC - Диаметр вписанной окр., мм	9.52
D1 - Диаметр отверстия пласт., мм	4.4
L - Длина реж. кромки, мм	16.5
LE	15.91

Информация по срокам поставки:

Срок поставки зависит он наличия инструмента на наших складах или же складах партнеров, при крупных заказах от 1 миллиона рублей срок поставки регулируется только скоростью отгрузки товара нашими контрагентами за рубежом, если сумма заказа до 100-200 тыс. рублей срок поставки зависит от суммы товара уже готового к отгрузке за рубежом.

1. Инструмент в наличии на складе в Москве - отгрузка 1-3 дня.

2. Инструмент в наличии на складе у Партнерской организации - отгрузка до 7 дней.

3. Инструмент в наличии на складе поставщика в Китае - поставка за 4 - 6 недель.

4. Инструмент в наличии на складе Европа - поставка 4 - 6 недель.

5. Инструмент в наличии только в Израиле - поставка до 10 недель.
