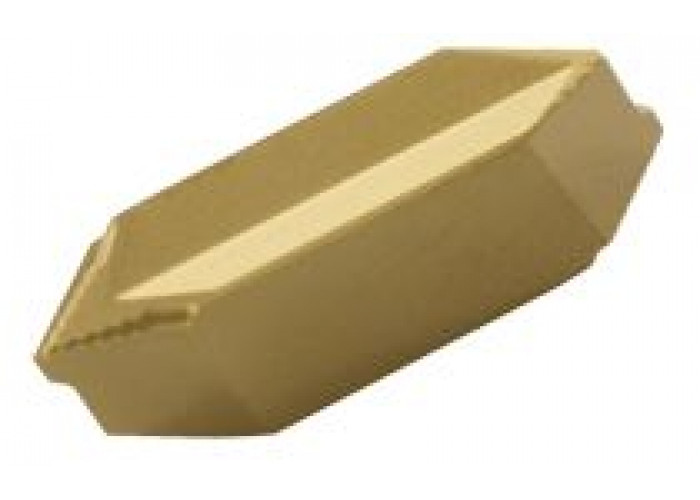

TIP 2MT-0.14 IC908

Информация о товаре

Код Товара: 6403301

Параметры

CW - Ширина пластины, мм

2.4

RE - Радиус при вершине, мм

0.14

RETOL - Точность радиуса при верш.

0.03

TPN

1.11

TPX

2.12

TPIN

TPIX

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC908

Прецизионные шлифованные двухсторонние пластины, неполный профиль 60°. Пластины TIP-MT - со стружколомом, пластины TIP A-MT - без стружколома, для материалов, образующих стружку надлома

Количество в упаковке : 10

(a) Пластины TIP длиннее, чем GIP на 1.6 мм при установке в одно посадочное гнездо

Державку необходимо модифицировать для обеспечения заднего угла

Совместимый корпус

GHGL 20-2
GHGR 20-2
GHGL 25-2
GHGR 25-2
GHMPL 16
GHMPR 16
GHMPL 20
GHMPR 20
GHMPL 25
GHMPR 25
GHML 12
GHMR 12
GHML 16
GHMR 16
GHMR 16-3 ST
GHML 20
GHMR 20
GHML 25
GHMR 25
GHML 32
GHMR 32
GHSL 10-2
GHSR 10-2
GHSL 12-2
GHSR 12-2
GHSL 14-2
GHSR 14-2
GHSL 16-2
GHSR 16-2
GHSL 10-2-JHP-SL
GHSR 10-2-JHP-SL
GHSL 12-2-JHP-SL
GHSR 12-2-JHP-SL
GHSL 16-2-JHP-SL
GHSR 16-2-JHP-SL
NQCH12-GHSL-2-JHP
NQCH12-GHSR-2-JHP
NQCH12R-GHSL-2-JHP
NQCH16-GHSL-2-JHP
NQCH16-GHSR-2-JHP
NQCH16R-GHSL-2-JHP

Сплав : IC908

Универсальный сплав с твёрдой мелкозернистой основой с PVD покрытием TiAlN. Предназначен для широкого диапазона материалов. Отличается высокой износостойкостью.

Property	Value
ISO Range - P/M/K	(P15-P30)(M20-M30)(K20-K30)
ISO Range - N/S/H	(H20-H30)(S10-S25)

Property	Value
Тип покрытия	PVD
Слои покрытия	TiAlN

Скорость резания для: TIP 2MT-0.14IC908 IC908 - 6403301

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	110-190 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	105-180 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	105-180 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	100-170 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	95-160 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	90-150 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	80-140 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	80-135 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	75-125 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	70-115 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	65-110 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	75-130 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	70-120 m/min
M	14	Нержавеющая сталь.	Аустенитная	180 HB	60-115 m/min
K	15	Серый чугун	Перлитный/ферритный	180 HB	90-165 m/min
K	16	Серый чугун	Перлитного/мартенситный	260 HB	70-130 m/min
K	17	Высокопрочный чугун	Ферритный	160 HB	60-115 m/min
K	18	Высокопрочный чугун	Перлитный	250 HB	55-105 m/min
K	19	Ковкий чугун.	Ферритный	130 HB	45-90 m/min
K	20	Ковкий чугун.	Перлитный	230 HB	70-135 m/min
N	21	Деформируемые алюминиевые сплавы.	Неструктурированные	60 HB	115-350 m/min
N	22	Деформируемые алюминиевые сплавы.	Структурированные	100 HB	80-220 m/min
N	23	Литейные алюминиевые сплавы. <12% Si.	Неструктурированные	75 HB	115-350 m/min
N	24	Литейные алюминиевые сплавы.	Структурированные	90 HB	100-350 m/min
N	25	Литейные алюминиевые сплавы. >12% Si.	Жаропрочные	130 HB	60-190 m/min
N	26	Медные сплавы >1% Pb.	Свинцовая бронза	110 HB	70-215 m/min
N	27	Медные сплавы.	Латунь	90 HB	70-215 m/min
N	28	Медные сплавы.	Электролитная медь	100 HB	55-165 m/min
N	29	Неметаллические материалы.	Прочные пластики, волокниты		80-250 m/min
N	30	Неметаллические материалы.	Твёрдая резина		80-250 m/min
S	31	Жаропрочные сплавы на основе Fe	Отпущенные	200 HB	35-50 m/min
S	32	Жаропрочные сплавы на основе Fe	Структурированные	280 HB	25-40 m/min
S	33	Жаропрочные сплавы на основе Ni или Со	Отпущенные	250 HB	25-40 m/min
S	34	Жаропрочные сплавы на основе Ni или Со	Структурированные	350 HB	20-30 m/min
S	35	Жаропрочные сплавы на основе Ni или Со	Литые	320 HB	15-25 m/min
S	36	Титан и титановые сплавы.	Чистые	190 HB	25-40 m/min
S	37	Титан и титановые сплавы.	Alpha+beta сплавы, структурир.	310 HB	20-30 m/min
H	38	Закаленная сталь.	Высокопрочная	55 HRC	35-60 m/min
H	39	Закаленная сталь.	Высокопрочная	60 HRC	30-50 m/min
H	40	Отбеленный чугун.	Литой	400 HB	55-90 m/min
H	41	Чугун.	Износостойкий	55 HRC	35-60 m/min

Параметры
CW - Ширина пластины, мм	2.4
RE - Радиус при вершине, мм	0.14
RETOL - Точность радиуса при верш.	0.03
TPN	1.11
TPX	2.12
TPIN	12
TPIX	23
