TNMG 220404-TF IC8150

Информация о товаре

Код Товара: 5508916

Параметры

RE - Радиус при вершине, мм

0.4

ap(min) - Глубина резания, мм

ap(max) - Глубина резания,мм

3.5

ft(min) - Подача на оборот, мм

0.14

ft(max) - Подача на оборот, мм

0.35

S - Толщина пластины,мм

4.76

IC - Диаметр вписанной окр., мм

12.7

L - Длина реж. кромки, мм

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC8150

Двухсторонние трехгранные пластины, позитивный передний угол изменяется вдоль режущей кромки на негативный для предотвращения скалывания. Специальная конструкция снижает износ в виде кратера. Используются для обработки углеродистой и легированной стали, нержавеющей стали и жаропрочных сплавов.

Количество в упаковке : 10

Информация о размерах и допусках см. стр.

Совместимый корпус

MTENN 2525M-22W
MTENN 3232P-22W
MTJNL 2525M-22W
MTJNR 2525M-22W
MTJNL 3225P-22W
MTJNR 3225P-22W
PTFNL 2525M-22
PTFNR 2525M-22
PTGNL 2525M-22
PTGNR 2525M-22
PTGNR 3232P-22
S40U MTLNL-22W
S40U MTLNR-22W
S40U PTFNR-22
C6 DTGNL-45065-22
C6 DTGNR-45065-22
DTGNR 2525M-22
PTGNL 2525M-22X
PTGNR 2525M-22X
PTGNL 3232P-22X
PTGNR 3232P-22X

Сплав : IC8150

Твёрдая основа с наружным слоем, обогащенным кобальтом с многослойным покрытием MTCVD TiCN и CVD Alpha Al₂O₃. Сплав обладает превосходной термостойкостью и стойкостью к пластической деформации. Рекомендуется для высокоскоростной токарной обработки стали при стабильных условиях обработки.

Property	Value
ISO Range - P/M/K	(P01-P30)(K05-K15)
ISO Range - N/S/H

Property	Value
Тип покрытия	CVD
Слои покрытия	TiCN+Al₂O₃+TiCN+TiN

Скорость резания для: TNMG 220404-TF IC8150 - 5508916

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	280-420 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	240-380 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	230-340 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	240-360 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	200-320 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	200-340 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	200-320 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	190-300 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	180-280 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	200-300 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	180-280 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	220-360 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	240-380 m/min
K	15	Серый чугун	Перлитный/ферритный	180 HB	140-280 m/min
K	16	Серый чугун	Перлитного/мартенситный	260 HB	120-240 m/min
K	17	Высокопрочный чугун	Ферритный	160 HB	250-350 m/min
K	18	Высокопрочный чугун	Перлитный	250 HB	200-300 m/min
K	19	Ковкий чугун.	Ферритный	130 HB	180-320 m/min
K	20	Ковкий чугун.	Перлитный	230 HB	150-250 m/min

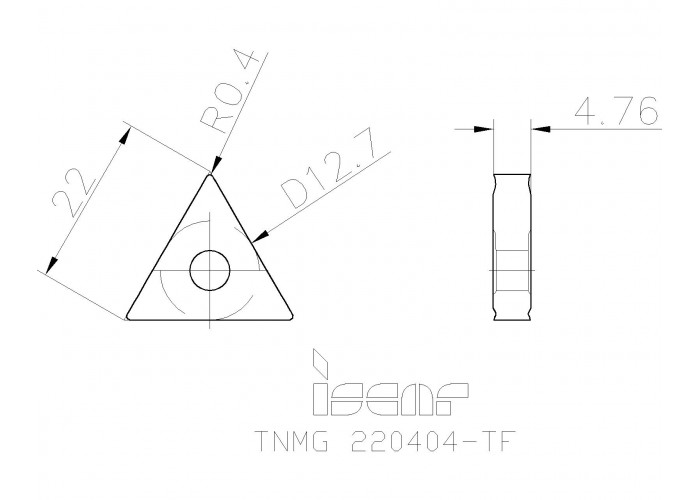

Параметры
RE - Радиус при вершине, мм	0.4
ap(min) - Глубина резания, мм	1
ap(max) - Глубина резания,мм	3.5
ft(min) - Подача на оборот, мм	0.14
ft(max) - Подача на оборот, мм	0.35
S - Толщина пластины,мм	4.76
IC - Диаметр вписанной окр., мм	12.7
L - Длина реж. кромки, мм	22
