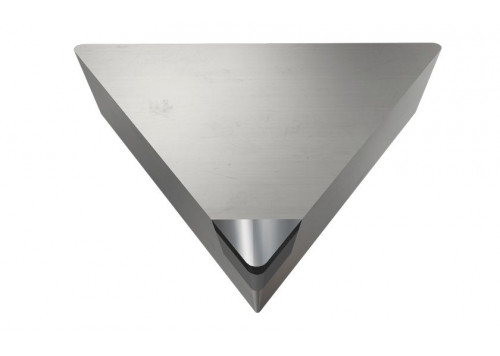

TPGN 110308F-MT ID5

Информация о товаре

Код Товара: 3437494

Параметры

RE - Радиус при вершине, мм

0.8

ap(min) - Глубина резания, мм

0.05

ap(max) - Глубина резания,мм

0.5

ft(min) - Подача на оборот, мм

0.03

ft(max) - Подача на оборот, мм

0.6

S - Толщина пластины,мм

3.18

IC - Диаметр вписанной окр., мм

6.35

L - Длина реж. кромки, мм

2.7

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: ID5

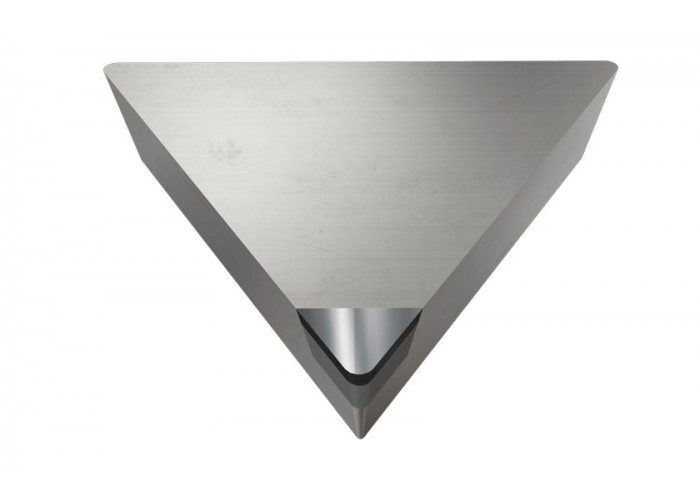

Positive 60° triangular inserts with a single PCD mini tip, used for finishing aluminum and other non-ferrous materials.

Количество в упаковке : 5

For dimensions and tolerances, see more info.

Совместимый корпус

CTFPR 1212F-11
CTFPL 1616H-11
CTFPR 1616H-11
CTGPL 1212F-11
CTGPR 1212F-11
CTGPR 1616H-11
S16Q CTFPL-11
S16Q CTFPR-11

Сплав : ID5

Пластины с алмазными вставками PCD для обработки алюминия (Si <12%) , медных сплавов и других цветных металлов.

Property	Value
ISO Range - P/M/K
ISO Range - N/S/H	(N01-N10)

Property	Value
Тип покрытия	Uncoated
Слои покрытия

Скорость резания для: TPGN 110308F-MT ID5 - 3437494

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
N	21	Деформируемые алюминиевые сплавы.	Неструктурированные	60 HB	600-2500 m/min
N	22	Деформируемые алюминиевые сплавы.	Структурированные	100 HB	600-2500 m/min
N	23	Литейные алюминиевые сплавы. <12% Si.	Неструктурированные	75 HB	600-2500 m/min
N	24	Литейные алюминиевые сплавы.	Структурированные	90 HB	600-2500 m/min
N	25	Литейные алюминиевые сплавы. >12% Si.	Жаропрочные	130 HB	500-1200 m/min
N	26	Медные сплавы >1% Pb.	Свинцовая бронза	110 HB	600-1000 m/min
N	27	Медные сплавы.	Латунь	90 HB	600-800 m/min
N	28	Медные сплавы.	Электролитная медь	100 HB	600-800 m/min
N	29	Неметаллические материалы.	Прочные пластики, волокниты		800-2000 m/min
N	30	Неметаллические материалы.	Твёрдая резина		600-1200 m/min

Параметры
RE - Радиус при вершине, мм	0.8
ap(min) - Глубина резания, мм	0.05
ap(max) - Глубина резания,мм	0.5
ft(min) - Подача на оборот, мм	0.03
ft(max) - Подача на оборот, мм	0.6
S - Толщина пластины,мм	3.18
IC - Диаметр вписанной окр., мм	6.35
L - Длина реж. кромки, мм	11
LE	2.7
