WCGT 020102L IC908

Информация о товаре

Код Товара: 5505577

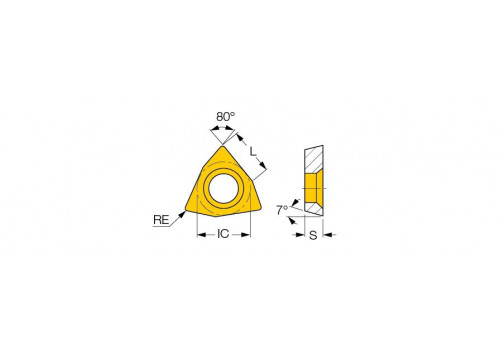

Параметры

RE - Радиус при вершине, мм

0.2

ap(min) - Глубина резания, мм

0.4

ap(max) - Глубина резания,мм

ft(min) - Подача на оборот, мм

0.05

ft(max) - Подача на оборот, мм

0.1

S - Толщина пластины,мм

1.59

IC - Диаметр вписанной окр., мм

3.97

L - Длина реж. кромки, мм

2.18

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC908

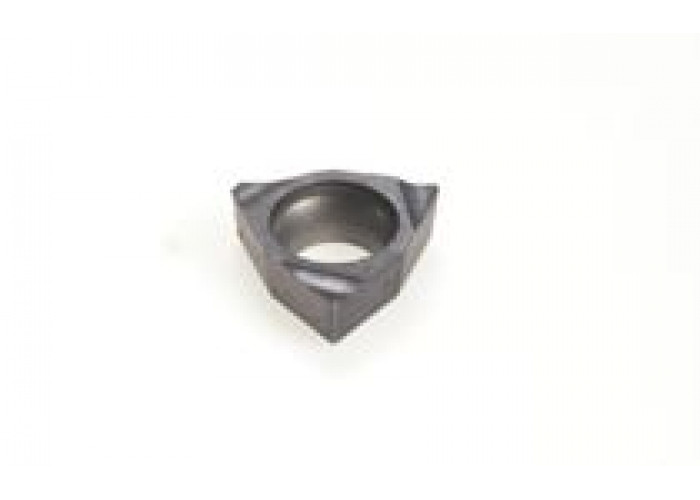

Тригональные пластины с задним углом 7° со стружколомом. Используются для чистовой обработки на маленьких расточных державках с превосходным качеством поверхности. Подходят для обработки широкого спектра материалов.

Количество в упаковке : 10

Информация о размерах и допусках см. стр.

Совместимый корпус

IHAXF 6- 8/16
IHAXF 6- 8/8
IHAXF 8-10/16
IHAXF 8-10/8
IHAXF 6- 8-AVI
IHAXF 8-10-AVI
IHAXF 6- 8-E
IHAXF 8-10-E
A06H SWUCR-02
A08J SWUCR-02
A10K SWUCR-02
E06H SWUCR-02
E08K SWUCR-02
E10M SWUCR-02
MG 06-SWUCR-02
MG 08-SWUCR-02

Сплав : IC908

Универсальный сплав с твёрдой мелкозернистой основой с PVD покрытием TiAlN. Предназначен для широкого диапазона материалов. Отличается высокой износостойкостью.

Property	Value
ISO Range - P/M/K	(P15-P30)(M20-M30)(K20-K30)
ISO Range - N/S/H	(H20-H30)(S10-S25)

Property	Value
Тип покрытия	PVD
Слои покрытия	TiAlN

Скорость резания для: WCGT 020102L IC908 - 5505577

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	120-200 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	90-150 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	70-120 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	70-130 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	70-120 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	70-130 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	70-120 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	50-120 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	50-100 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	70-120 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	50-100 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	160-250 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	130-230 m/min
M	14	Нержавеющая сталь.	Аустенитная	180 HB	100-240 m/min
K	15	Серый чугун	Перлитный/ферритный	180 HB	30-120 m/min
K	16	Серый чугун	Перлитного/мартенситный	260 HB	30-120 m/min
K	17	Высокопрочный чугун	Ферритный	160 HB	30-120 m/min
K	18	Высокопрочный чугун	Перлитный	250 HB	30-120 m/min
K	19	Ковкий чугун.	Ферритный	130 HB	30-120 m/min
K	20	Ковкий чугун.	Перлитный	230 HB	30-120 m/min
S	37	Титан и титановые сплавы.	Alpha+beta сплавы, структурир.	310 HB	40-55 m/min

Параметры
RE - Радиус при вершине, мм	0.2
ap(min) - Глубина резания, мм	0.4
ap(max) - Глубина резания,мм	2
ft(min) - Подача на оборот, мм	0.05
ft(max) - Подача на оборот, мм	0.1
S - Толщина пластины,мм	1.59
IC - Диаметр вписанной окр., мм	3.97
L - Длина реж. кромки, мм	2.18
