DNMG 110402-NF IC807

Информация о товаре

Код Товара: 5550311

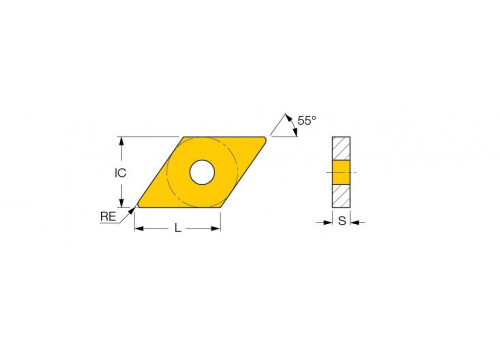

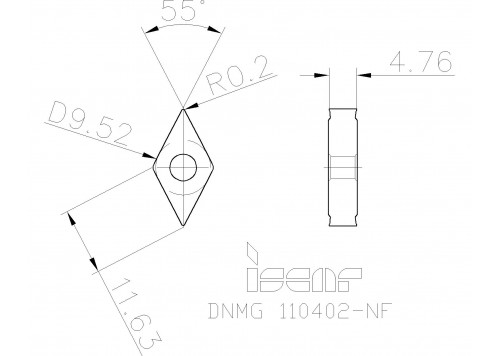

Параметры

RE - Радиус при вершине, мм

0.2

ap(min) - Глубина резания, мм

0.4

ap(max) - Глубина резания,мм

2.5

ft(min) - Подача на оборот, мм

0.07

ft(max) - Подача на оборот, мм

0.18

S - Толщина пластины,мм

4.76

IC - Диаметр вписанной окр., мм

9.52

L - Длина реж. кромки, мм

11.63

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC807

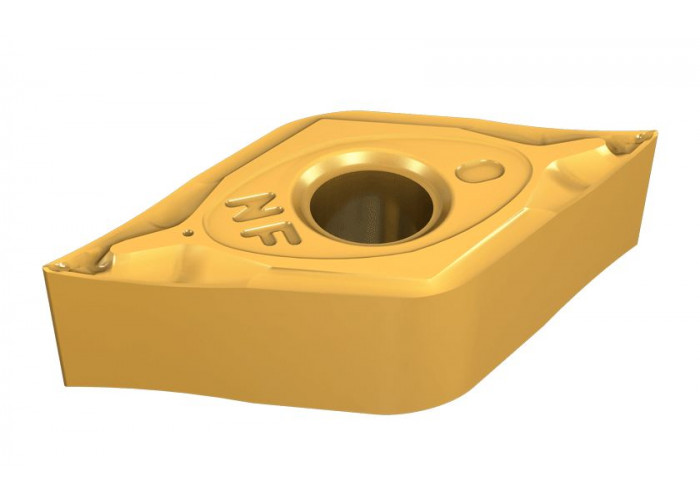

Двухсторонние ромбические пластины 55° для получистовой и чистовой обработки. Низкие силы резания за счет острой режущей кромки и позитивной передней поверхности.

Количество в упаковке : 10

Совместимый корпус

PDJNL-11-PAD-JHP
PDJNR-11-PAD-JHP
AVC-D32-DDUNL-11T
AVC-D32-DDUNR-11T
A20Q PDUNL-11
A20Q PDUNR-11
A25R PDUNL-11
A25R PDUNR-11
A32S PDUNL-11
A32S PDUNR-11
PDJNL 1616H-11
PDJNR 1616H-11
PDJNL 2020K-11
PDJNR 2020K-11
PDJNL 2525M-11
PDJNR 2525M-11
DDJNL 1616H-11
DDJNR 1616H-11
DDJNL 2020K-11
DDJNR 2020K-11
DDJNL 2525M-11
DDJNR 2525M-11
PDJNL 2525M-11-JHP
PDJNR 2525M-11-JHP
C3 PDJNR-22045-11-JHP
C4 PDJNL 27050-11-JHP
C4 PDJNR 27050-11-JHP
C5 PDJNL 35060-11-JHP
C5 PDJNR 35060-11-JHP

Сплав : IC807

Твёрдый сплав с прочной субмикронной основой с PVD покрытием TiAlN по технологии SUMO TEC. Сплав предназначен для токарной обработки сталей и мартенситных нержавеющей сталей на средних скоростях резания. Применяется для чистовой токарной обработки закалённой стали на низких скоростях резания. Отличается высокой износостойкостью с хорошим сопротивлением к сколообразованию.

Property	Value
ISO Range - P/M/K	(P10-P30)(M05-M20)(K10-K30)
ISO Range - N/S/H	(H05-H15)(S05-S20)

Property	Value
Тип покрытия	PVD
Слои покрытия	TiAlN+TiN

Скорость резания для: DNMG 110402-NF IC807 - 5550311

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	120-240 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	100-200 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	80-200 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	90-220 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	80-150 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	80-180 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	70-150 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	60-150 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	50-120 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	80-150 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	50-130 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	170-265 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	140-245 m/min
M	14	Нержавеющая сталь.	Аустенитная	180 HB	100-300 m/min
K	15	Серый чугун	Перлитный/ферритный	180 HB	30-140 m/min
K	16	Серый чугун	Перлитного/мартенситный	260 HB	30-140 m/min
K	17	Высокопрочный чугун	Ферритный	160 HB	30-140 m/min
K	18	Высокопрочный чугун	Перлитный	250 HB	30-140 m/min
K	19	Ковкий чугун.	Ферритный	130 HB	30-140 m/min
K	20	Ковкий чугун.	Перлитный	230 HB	30-140 m/min
S	31	Жаропрочные сплавы на основе Fe	Отпущенные	200 HB	50-80 m/min
S	32	Жаропрочные сплавы на основе Fe	Структурированные	280 HB	40-65 m/min
S	33	Жаропрочные сплавы на основе Ni или Со	Отпущенные	250 HB	40-50 m/min
S	34	Жаропрочные сплавы на основе Ni или Со	Структурированные	350 HB	35-45 m/min
S	35	Жаропрочные сплавы на основе Ni или Со	Литые	320 HB	30-40 m/min
S	36	Титан и титановые сплавы.	Чистые	190 HB	100-180 m/min
S	37	Титан и титановые сплавы.	Alpha+beta сплавы, структурир.	310 HB	50-55 m/min
H	38	Закаленная сталь.	Высокопрочная	55 HRC	20-90 m/min
H	39	Закаленная сталь.	Высокопрочная	60 HRC	30-60 m/min

Параметры
RE - Радиус при вершине, мм	0.2
ap(min) - Глубина резания, мм	0.4
ap(max) - Глубина резания,мм	2.5
ft(min) - Подача на оборот, мм	0.07
ft(max) - Подача на оборот, мм	0.18
S - Толщина пластины,мм	4.76
IC - Диаметр вписанной окр., мм	9.52
L - Длина реж. кромки, мм	11.63
