ECK-H7 12-26W12CFR0.6T83 IC900

Информация о товаре

Код Товара: 5623073

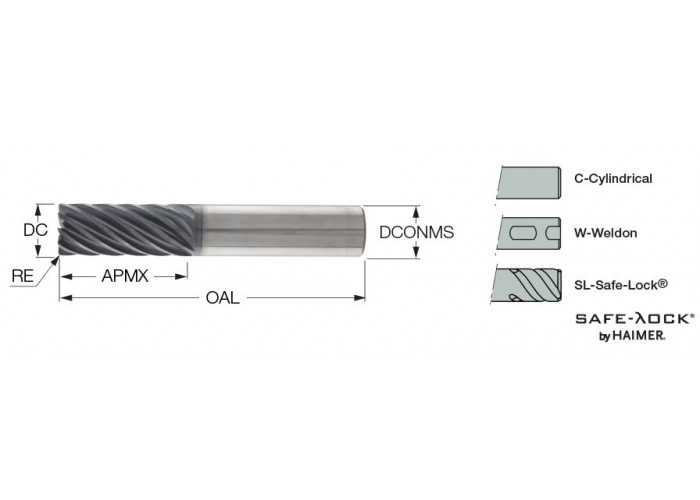

Параметры

DC - Диаметр резания, мм

APMX - Глубина резания, мм

RE - Радиус при вершине, мм

0.6

OAL - Общая длина, мм

DCONMS - Диаметр соединения, мм

Shank - Хвостовик

NOF - Кол-во зубьев, шт

RMPX° - Угол врезания

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC900

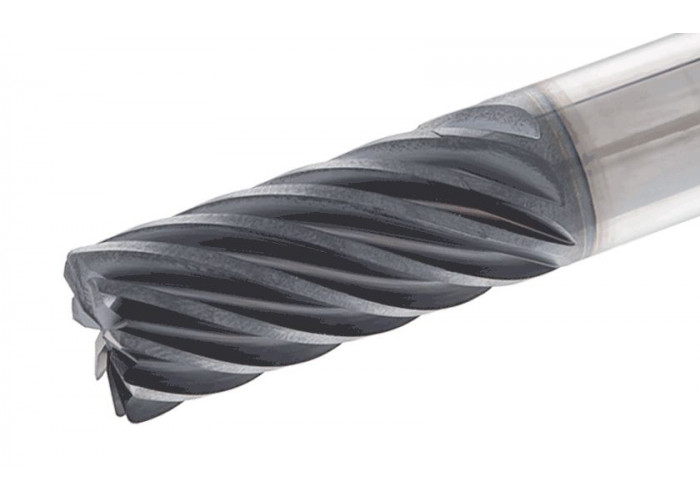

7- и 9- зубые концевые фрезы с различными углами подъема спирали и переменным шагом для антивибрационной обработки с различным радиусом. Используются для обработки титана с большой скоростью съема металла.

Количество в упаковке : 1

Возможность обработки при радиальной ширине резания (AE) до 0.10xD

Руководство по эксплуатации см. стр.

Совместимая оснастка

DIN69871 40 EM12X 45
DIN69871 40 EM12X 50
DIN69871 50 EM12X 63
HSK A63 EM12X80
HSK A100 EM12X80
BT40 EM 12X 45
BT30 EM 12X 60
BT40 EM 12X 65
BT40 EM 12X120
BT50 EM 12X100
DIN2080 40 EM12X 50
DIN2080 50 EM12X 63
EMH MB50-12
BT30 FC EM12X60
BT40 FC EM12X65
BT50 FC EM12X100
C3 EM12X55
C4 EM12X55
C5 EM12X60
C6 EM12X60
C8 EM12X70
HSK A63 EM12X80 CX
BT40 EM 12X63 CX
BT50 EM 12X80 CX

Сплав : IC900

Твёрдый сплав с прочной субмикронной основой с PVD покрытием TiAlN. Универсальный сплав для фрезерования всех видов материалов на средних и высоких скоростях резания.

Property	Value
ISO Range - P/M/K	(P15-P30)(M20-M30)(K20-K30)
ISO Range - N/S/H	(H20-H30)(S10-S25)

Property	Value
Тип покрытия	PVD
Слои покрытия	AlTiN

Скорость резания для: ECK-H7 12-26W12CFR0.6T83 IC900 - 5623073

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	350-370 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	350-370 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	350-370 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	350-370 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	310-340 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	250-270 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	250-270 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	220-250 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	220-250 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	190-210 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	170-190 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	190-210 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	110-140 m/min
M	14	Нержавеющая сталь.	Аустенитная	180 HB	100-150 m/min
S	31	Жаропрочные сплавы на основе Fe	Отпущенные	200 HB	30-70 m/min
S	32	Жаропрочные сплавы на основе Fe	Структурированные	280 HB	30-70 m/min
S	33	Жаропрочные сплавы на основе Ni или Со	Отпущенные	250 HB	30-70 m/min
S	34	Жаропрочные сплавы на основе Ni или Со	Структурированные	350 HB	30-70 m/min
S	35	Жаропрочные сплавы на основе Ni или Со	Литые	320 HB	30-70 m/min
S	36	Титан и титановые сплавы.	Чистые	190 HB	50-90 m/min
S	37	Титан и титановые сплавы.	Alpha+beta сплавы, структурир.	310 HB	50-90 m/min

Параметры
DC - Диаметр резания, мм	12
APMX - Глубина резания, мм	26
RE - Радиус при вершине, мм	0.6
OAL - Общая длина, мм	83
DCONMS - Диаметр соединения, мм	12
Shank - Хвостовик	W
NOF - Кол-во зубьев, шт	7
RMPX° - Угол врезания	5
