ECP-H4L 16-34/64W16CFR1 IC900

Информация о товаре

Код Товара: 3382182

Параметры

DC - Диаметр резания, мм

APMX - Глубина резания, мм

RE - Радиус при вершине, мм

LU - Длина обнижения, мм

OAL - Общая длина, мм

116

DCONMS - Диаметр соединения, мм

Shank - Хвостовик

NOF - Кол-во зубьев, шт

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC900

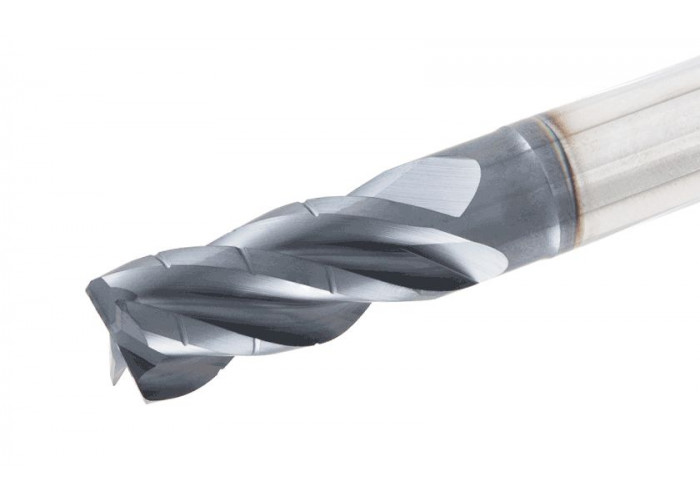

4-зубые концевые фрезы CHATTERFREE с различными углами подъёма спирали (35° и 37°) и стружкоразделителями на кромке, для высокопроизводительной обработки нержавеющей стали и жаропрочных сплавов

Количество в упаковке : 1

Совместимая оснастка

DIN69871 40 EM16X 45
DIN69871 40 EM16X 63
DIN69871 50 EM16X 63
HSK A50 EM16X80*
HSK A63 EM16X80
HSK A100 EM16X100
BT40 EM 16X 45
BT30 EM 16X 60
BT40 EM 16X 65
BT40 EM 16X120
BT50 EM 16X100
DIN2080 50 EM16X 63
EMH MB50-16
EMH MB63-16
BT30 FC EM16X60
BT40 FC EM16X65
BT50 FC EM16X100
C4 EM16X60
C5 EM16X60
C6 EM16X65
C8 EM16X70
HSK A63 EM16X100 CX
HSK A63 EM16X80 CX
BT40 EM 16X63 CX
BT50 EM 16X80 CX
BT30 HYDRO 16X80 SF
BT40 HYDRO 16X120 SF
BT40 HYDRO 16X90 SF
SK40 HYDRO 16X120 SF
SK40 HYDRO 16X80 SF
HSK A63 HYDRO 16X120 SF
HSK A63 HYDRO 16X95 SF
C6 HYDRO 16X120 SF
C6 HYDRO 16X85 SF

Сплав : IC900

Твёрдый сплав с прочной субмикронной основой с PVD покрытием TiAlN. Универсальный сплав для фрезерования всех видов материалов на средних и высоких скоростях резания.

Property	Value
ISO Range - P/M/K	(P15-P30)(M20-M30)(K20-K30)
ISO Range - N/S/H	(H20-H30)(S10-S25)

Property	Value
Тип покрытия	PVD
Слои покрытия	AlTiN

Скорость резания для: ECP-H4L 16-34/64W16CFR1 IC900 - 3382182

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	250-270 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	200-230 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	160-220 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	160-220 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	140-180 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	160-220 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	120-180 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	130-180 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	140-180 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	130-180 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	70-120 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	80-160 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	60-150 m/min
M	14	Нержавеющая сталь.	Аустенитная	180 HB	60-120 m/min
K	15	Серый чугун	Перлитный/ферритный	180 HB	80-250 m/min
K	16	Серый чугун	Перлитного/мартенситный	260 HB	130-240 m/min
K	17	Высокопрочный чугун	Ферритный	160 HB	150-270 m/min
K	18	Высокопрочный чугун	Перлитный	250 HB	150-270 m/min
K	19	Ковкий чугун.	Ферритный	130 HB	150-270 m/min
K	20	Ковкий чугун.	Перлитный	230 HB	140-240 m/min
S	31	Жаропрочные сплавы на основе Fe	Отпущенные	200 HB	20-40 m/min
S	32	Жаропрочные сплавы на основе Fe	Структурированные	280 HB	20-30 m/min
S	33	Жаропрочные сплавы на основе Ni или Со	Отпущенные	250 HB	20-30 m/min
S	34	Жаропрочные сплавы на основе Ni или Со	Структурированные	350 HB	20-30 m/min
S	35	Жаропрочные сплавы на основе Ni или Со	Литые	320 HB	20-30 m/min
S	36	Титан и титановые сплавы.	Чистые	190 HB	30-80 m/min
S	37	Титан и титановые сплавы.	Alpha+beta сплавы, структурир.	310 HB	30-80 m/min

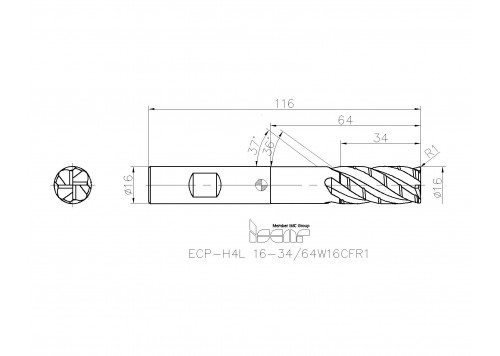

Параметры
DC - Диаметр резания, мм	16
APMX - Глубина резания, мм	34
RE - Радиус при вершине, мм	1
LU - Длина обнижения, мм	64
OAL - Общая длина, мм	116
DCONMS - Диаметр соединения, мм	16
Shank - Хвостовик	W
NOF - Кол-во зубьев, шт	4

Информация по срокам поставки:

Срок поставки зависит он наличия инструмента на наших складах или же складах партнеров, при крупных заказах от 1 миллиона рублей срок поставки регулируется только скоростью отгрузки товара нашими контрагентами за рубежом, если сумма заказа до 100-200 тыс. рублей срок поставки зависит от суммы товара уже готового к отгрузке за рубежом.

1. Инструмент в наличии на складе в Москве - отгрузка 1-3 дня.

2. Инструмент в наличии на складе у Партнерской организации - отгрузка до 7 дней.

3. Инструмент в наличии на складе поставщика в Китае - поставка за 4 - 6 недель.

4. Инструмент в наличии на складе Европа - поставка 4 - 6 недель.

5. Инструмент в наличии только в Израиле - поставка до 10 недель.
