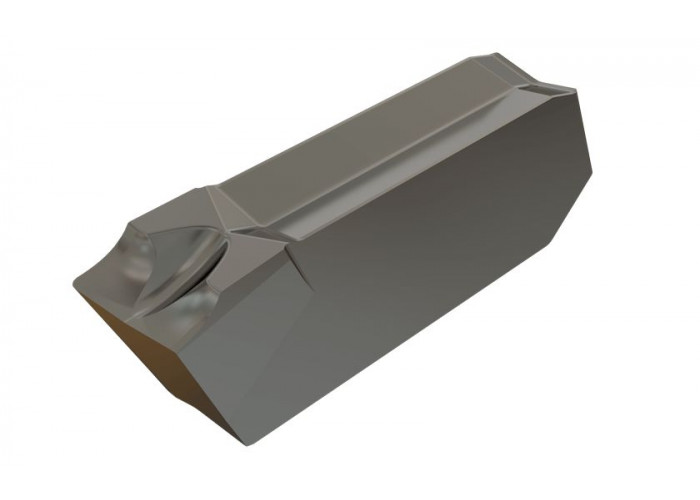

GIM 3JS-15LA IC328

Информация о товаре

Код Товара: 6402032

Параметры

CW - Ширина пластины, мм

RE - Радиус при вершине, мм

0.02

CWTOL - Точность ширины пластины

0.05

PSIRL - Угол левый

PSIRR - Угол правый

BW - Ширина корпуса, мм

2.4

fg(min) - Подача, мм/об

0.05

fg(max) - Подача, мм/об

0.12

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC328

Первый выбор для мягких материалов, отрезки труб, заготовок малого диаметра и тонкостенных заготовок. Общее применение для низкоуглеродистой стали, легированной и аустенитной нержавеющей стали. Малая и средняя подача.

Количество в упаковке : 10

Совместимый корпус

CGHN 32-3DGM
CGHN 32-3M
CGHN 26-3D
CGHN 32-3D
CGHN 32-3S
GHDL 12-3
GHDR 12-3
GHDL 16-3
GHDR 16-3
GHDL 16-3 ST
GHDR 16-3 ST
GHDL 20-3
GHDR 20-3
GHDL 25-3
GHDR 25-3
GHGL 16-3
GHGR 16-3
GHGL 16-3 ST
GHGR 16-3 ST
GHGL 20-3
GHGR 20-3
GHGL 25-3
GHGR 25-3
GHMPL 16
GHMPR 16
GHMPL 20
GHMPR 20
GHMPL 25
GHMPR 25
GHML 12
GHMR 12
GHML 16
GHMR 16
GHMR 16-3 ST
GHML 20
GHMR 20
GHML 25
GHMR 25
GHML 32
GHMR 32
GHSL 10-2
GHSR 10-2
GHSL 12-2
GHSR 12-2
GHSL 14-2
GHSR 14-2
GHSL 16-2
GHSR 16-2
CGHN 32-3DG
C4 GHDL-3
C4 GHDR-3
C5 GHDL-3
C5 GHDR-3
C6 GHDR-3
CGPAD 3L-T16
CGPAD 3R-T16
CGPAD 3L-T22
CGPAD 3R-T22
GHDL 20-3-JHP
GHDR 20-3-JHP
GHDL 25-3-JHP
GHDR 25-3-JHP
CGPAD 3L-T16-JHP
CGPAD 3L-T22-JHP
CGPAD 3R-T16-JHP
CGPAD 3R-T22-JHP
GHSL 10-2-JHP-SL
GHSR 10-2-JHP-SL
GHSL 12-2-JHP-SL
GHSR 12-2-JHP-SL
GHSL 16-2-JHP-SL
GHSR 16-2-JHP-SL
GHSL 12-3-JHP-SL
GHSR 12-3-JHP-SL
GHSL 16-3-JHP-SL
GHSR 16-3-JHP-SL
GHDL 20-3-JHP-MC
GHDR 20-3-JHP-MC
GHDL 25-3-JHP-MC
GHDR 25-3-JHP-MC
NQCH12-GHSL-2-JHP
NQCH12-GHSR-2-JHP
NQCH12R-GHSL-2-JHP
NQCH16-GHSL-2-JHP
NQCH16-GHSR-2-JHP
NQCH16R-GHSL-2-JHP
CGHN 26-3M

Сплав : IC328

Прочная основа с тонким покрытием PVD TiCN для фрезерования, отрезки и обработки канавок. Подходит обаботки для нержавеющей и легированной стали на низкой и средней скорости в нестабильных условиях.

Property	Value
ISO Range - P/M/K	(P25-P40)(M30-M40)
ISO Range - N/S/H	(S20-S30)

Property	Value
Тип покрытия	PVD
Слои покрытия	TiCN

Скорость резания для: GIM 3JS-15LA IC328 - 6402032

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	85-125 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	75-110 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	65-90 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	65-105 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	50-85 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	65-95 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	55-85 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	50-85 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	40-65 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	55-85 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	40-60 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	55-110 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	50-95 m/min
M	14	Нержавеющая сталь.	Аустенитная	180 HB	40-95 m/min
S	31	Жаропрочные сплавы на основе Fe	Отпущенные	200 HB	25-40 m/min
S	32	Жаропрочные сплавы на основе Fe	Структурированные	280 HB	20-25 m/min
S	33	Жаропрочные сплавы на основе Ni или Со	Отпущенные	250 HB	20-25 m/min
S	34	Жаропрочные сплавы на основе Ni или Со	Структурированные	350 HB	20-25 m/min
S	35	Жаропрочные сплавы на основе Ni или Со	Литые	320 HB	20-25 m/min
S	36	Титан и титановые сплавы.	Чистые	190 HB	70-110 m/min
S	37	Титан и титановые сплавы.	Alpha+beta сплавы, структурир.	310 HB	25-45 m/min

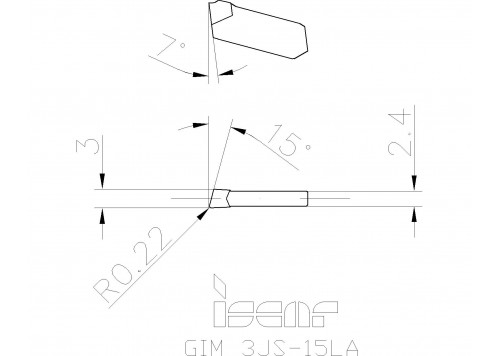

Параметры
CW - Ширина пластины, мм	3
RE - Радиус при вершине, мм	0.02
CWTOL - Точность ширины пластины	0.05
PSIRL - Угол левый	15
PSIRR - Угол правый	-
BW - Ширина корпуса, мм	2.4
fg(min) - Подача, мм/об	0.05
fg(max) - Подача, мм/об	0.12
