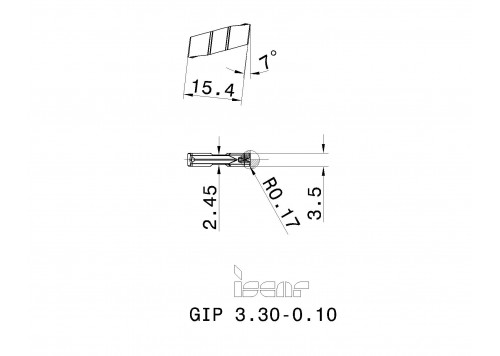

GIP 3.30-0.10 IC830

Информация о товаре

Код Товара: 6405142

Параметры

CW - Ширина пластины, мм

3.3

RE - Радиус при вершине, мм

0.1

CWTOL - Точность ширины пластины

0.02

RETOL - Точность радиуса при верш.

0.03

CDX - Глубина обработки max, мм

BW - Ширина корпуса, мм

2.4

fg(min) - Подача, мм/об

0.07

fg(max) - Подача, мм/об

0.12

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC830

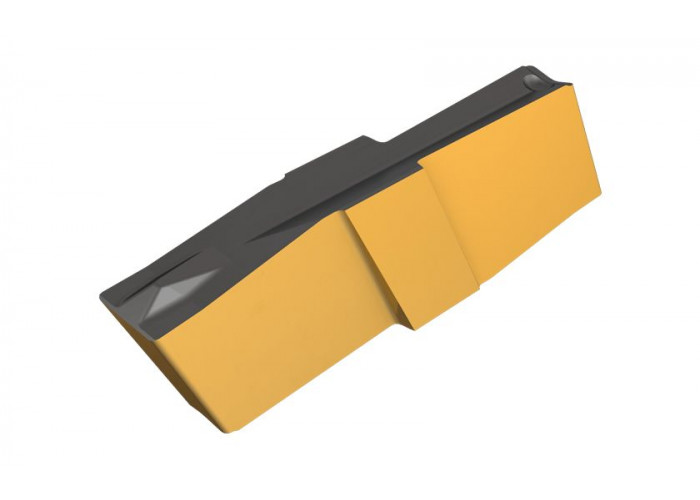

Прецизионные двухсторонние пластины для прорезки канавок и растачивания кольцевых канавок. Двухсторонние, стружколом P-типа.

Количество в упаковке : 10

Dmin для внутренней обработки = 70 мм

Совместимый корпус

CGHN 32-3DGM
CGHN 32-3M
CGHN 26-3D
CGHN 32-3D
CGHN 32-3S
GHDL 12-3
GHDR 12-3
GHDL 16-3
GHDR 16-3
GHDL 16-3 ST
GHDR 16-3 ST
GHDL 20-3
GHDR 20-3
GHDL 25-3
GHDR 25-3
GHGL 16-3
GHGR 16-3
GHGL 16-3 ST
GHGR 16-3 ST
GHGL 20-3
GHGR 20-3
GHGL 25-3
GHGR 25-3
GHMPL 16
GHMPR 16
GHMPL 20
GHMPR 20
GHMPL 25
GHMPR 25
GHML 12
GHMR 12
GHML 16
GHMR 16
GHMR 16-3 ST
GHML 20
GHMR 20
GHML 25
GHMR 25
GHML 32
GHMR 32
CGHN 32-3DG
C4 GHDL-3
C4 GHDR-3
C5 GHDL-3
C5 GHDR-3
C6 GHDR-3
CGPAD 3L-T16
CGPAD 3R-T16
CGPAD 3L-T22
CGPAD 3R-T22
GHDL 20-3-JHP
GHDR 20-3-JHP
GHDL 25-3-JHP
GHDR 25-3-JHP
CGPAD 3L-T16-JHP
CGPAD 3L-T22-JHP
CGPAD 3R-T16-JHP
CGPAD 3R-T22-JHP
GHSL 12-3-JHP-SL
GHSR 12-3-JHP-SL
GHSL 16-3-JHP-SL
GHSR 16-3-JHP-SL
GHDL 20-3-JHP-MC
GHDR 20-3-JHP-MC
GHDL 25-3-JHP-MC
GHDR 25-3-JHP-MC
CGHN 26-3M

Сплав : IC830

Сплав 'SUMO TEC' с покрытием PVD. Рекомендуется для прерывистого и тяжелого резания стали, нержавеющей стали и жаропрочных сплавов. Высокая прочность и износостойкость.

Property	Value
ISO Range - P/M/K	(P20-P40)(M25-M35)
ISO Range - N/S/H	(S15-S30)

Property	Value
Тип покрытия	PVD
Слои покрытия	AlTiN+TiN

Скорость резания для: GIP 3.30-0.10 IC830 - 6405142

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	95-135 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	85-115 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	65-100 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	70-115 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	55-85 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	70-115 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	60-100 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	55-85 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	45-80 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	75-105 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	45-80 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	70-135 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	65-120 m/min
M	14	Нержавеющая сталь.	Аустенитная	180 HB	55-115 m/min

Параметры
CW - Ширина пластины, мм	3.3
RE - Радиус при вершине, мм	0.1
CWTOL - Точность ширины пластины	0.02
RETOL - Точность радиуса при верш.	0.03
CDX - Глубина обработки max, мм	13
BW - Ширина корпуса, мм	2.4
fg(min) - Подача, мм/об	0.07
fg(max) - Подача, мм/об	0.12
