GTGA 16ER/IL 170 IC528

Информация о товаре

Код Товара: 6402190

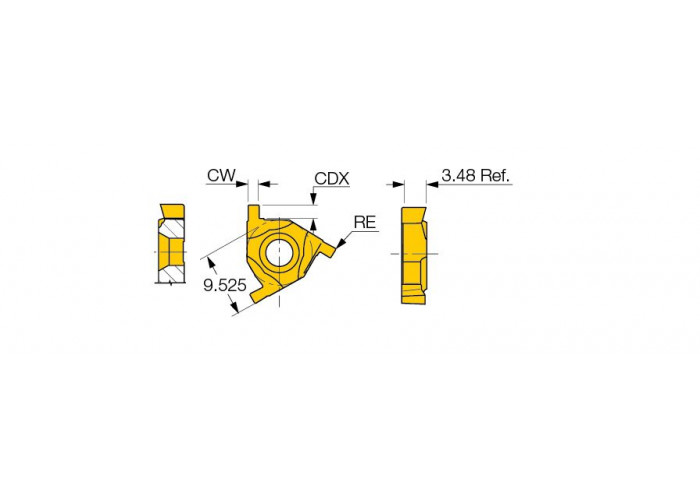

Параметры

CW - Ширина пластины, мм

1.7

RE - Радиус при вершине, мм

0.1

CWTOL - Точность ширины пластины

0.02

RETOL - Точность радиуса при верш.

0.03

CDX - Глубина обработки max, мм

fg(min) - Подача, мм/об

0.03

fg(max) - Подача, мм/об

0.05

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC528

Прецизионные пластины с 3 режущими кромками, для прорезки неглубоких наружных и внутренних канавок

Количество в упаковке : 10

Пластины для правых наружных канавок могут использоваться для левых внутренних канавок.

Используйте подкладную пластину AE 16-0 для наружных державок, AI 16-0 для внутренних расточных державок.

Совместимый корпус

C4 SER-27050-16
C5 SER-35060-16
C6 SER-45065-16
SER 2020 K16-JHP
SER 2525 M16-JHP
SER 3232 P16-JHP
SER 2020X16 JHP-MC
SER 2525X16 JHP-MC
AVC-D25-SIL-16
AVC-D32-SIL-16
AVC-D40-SIL-16
NQCH12-SER-16-JHP
NQCH16-SER-16-JHP
SBTT-16ER-0-JHP
SBTT-16ER-15-JHP
SBTT-16ER-3-JHP
SBTTA-16ER-0-JHP
SBTTA-16ER-15-JHP
SBTTA-16ER-3-JHP
SBTTL-16ER-0-JHP
SBTTL-16ER-15-JHP
SBTTL-16ER-3-JHP
SBTTLA-16ER-15-JHP
C4 SIL-12060-16
C4 SIL-14060-16
C4 SIL-17070-16
C4 SIL-22090-16
C4 SIL-27080-16
C5 SIL-12060-16
C5 SIL-14060-16
C5 SIL-17070-16
C5 SIL-22090-16
C5 SIL-27105-16
C6 SIL-14070-16
C6 SIL-17075-16
C6 SIL-22090-16
C6 SIL-27105-16
SER 1212 F16
SER 1212 X16
SER 1616 H16
SER 1616 K16G
SER 2020-16-AD
SER 2020 K16
SER 2525 M16
SER 3232 P16
SIL 0013 M16
SIL 0013 M16B
SIL 0016 P16
SIL 0016 P16B
SIL 0020 P16
SIL 0020 P16B
SIL 0020-16-AD
SIL 0025 R16
SIL 0025 R16B
SIL 0025-16-AD
SIL 0032 S16
SIL 0040 T16
SIL 0050 U16
SER 2525 M16D

Сплав : IC528

Высокопрочный сплав с тонким слоем PVD покрытием Очень высокая ударная вязкость. Для фрезерования, отрезки и обработки канавок стальных, нержавеющих и легированных сталей при низких и средних скоростях резания и нестабильных условиях обработки.

Property	Value
ISO Range - P/M/K	(P25-P45)(M30-M40)
ISO Range - N/S/H	(S15-S30)

Property	Value
Тип покрытия	PVD
Слои покрытия	TiCN+TiN

Скорость резания для: GTGA 16ER/IL 170 IC528 - 6402190

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	85-115 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	70-100 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	70-90 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	60-100 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	50-85 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	55-90 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	50-75 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	50-70 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	40-65 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	55-80 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	40-60 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	50-95 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	40-75 m/min
M	14	Нержавеющая сталь.	Аустенитная	180 HB	35-90 m/min
K	15	Серый чугун	Перлитный/ферритный	180 HB	50-90 m/min
K	16	Серый чугун	Перлитного/мартенситный	260 HB	50-60 m/min
K	17	Высокопрочный чугун	Ферритный	160 HB	50-80 m/min
K	18	Высокопрочный чугун	Перлитный	250 HB	40-60 m/min
K	19	Ковкий чугун.	Ферритный	130 HB	60-100 m/min
K	20	Ковкий чугун.	Перлитный	230 HB	50-80 m/min
N	21	Деформируемые алюминиевые сплавы.	Неструктурированные	60 HB	200-600 m/min
N	22	Деформируемые алюминиевые сплавы.	Структурированные	100 HB	150-500 m/min
N	23	Литейные алюминиевые сплавы. <12% Si.	Неструктурированные	75 HB	150-500 m/min
N	24	Литейные алюминиевые сплавы.	Структурированные	90 HB	100-300 m/min
N	25	Литейные алюминиевые сплавы. >12% Si.	Жаропрочные	130 HB	100-200 m/min
N	26	Медные сплавы >1% Pb.	Свинцовая бронза	110 HB	100-200 m/min
N	27	Медные сплавы.	Латунь	90 HB	80-150 m/min
N	28	Медные сплавы.	Электролитная медь	100 HB	50-100 m/min
N	29	Неметаллические материалы.	Прочные пластики, волокниты		30-100 m/min
S	31	Жаропрочные сплавы на основе Fe	Отпущенные	200 HB	20-25 m/min
S	32	Жаропрочные сплавы на основе Fe	Структурированные	280 HB	15-20 m/min
S	33	Жаропрочные сплавы на основе Ni или Со	Отпущенные	250 HB	15-20 m/min
S	34	Жаропрочные сплавы на основе Ni или Со	Структурированные	350 HB	15-20 m/min
S	35	Жаропрочные сплавы на основе Ni или Со	Литые	320 HB	15-20 m/min
S	36	Титан и титановые сплавы.	Чистые	190 HB	40-60 m/min
S	37	Титан и титановые сплавы.	Alpha+beta сплавы, структурир.	310 HB	15-30 m/min

Параметры
CW - Ширина пластины, мм	1.7
RE - Радиус при вершине, мм	0.1
CWTOL - Точность ширины пластины	0.02
RETOL - Точность радиуса при верш.	0.03
CDX - Глубина обработки max, мм	2
fg(min) - Подача, мм/об	0.03
fg(max) - Подача, мм/об	0.05
