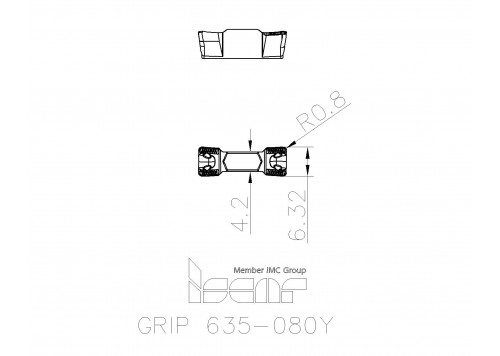

GRIP 635-080Y IC418

Информация о товаре

Код Товара: 6200162

Параметры

CW - Ширина пластины, мм

6.35

INSL - Длина пластины, мм

RE - Радиус при вершине, мм

0.8

CWTOL - Точность ширины пластины

0.05

RETOL - Точность радиуса при верш.

0.05

BW - Ширина корпуса, мм

4.2

ap(min) - Глубина резания, мм

ap(max) - Глубина резания,мм

3.8

ft(min) - Подача на оборот, мм

0.25

fg(min) - Подача, мм/об

0.14

ft(max) - Подача на оборот, мм

0.44

fg(max) - Подача, мм/об

0.27

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC418

Прессованные двухсторонние пластины для точения и обработки наружных, внутренних и торцевых канавок

Количество в упаковке : 10

Совместимый корпус

HELIIL 25C-610
HELIIR 25C-610
HELIIL 32C-610
HELIIR 32C-610
HELIIL 40C-612
HELIIR 40C-612
DGAD 6N
DGFH 32-6-JHP
HFPAD 6R-60-T14-JHP
HFPAD 6R-100-T20-JHP
HFPAD 6R-200-T20-JHP
C6 HELIL 6T30
C6 HELIR 6T30
HGPAD 6L-T22-JHP
HGPAD 6R-T22-JHP
HGPAD 6L-T12
HGPAD 6R-T12
HGPAD 6L-T22
HGPAD 6R-T22
HELIL 2525-6T12
HELIR 2525-6T12
HELIL 2525-6T30
HELIR 2525-6T30
HELIL 3232-6T30
HELIR 3232-6T30
HFAER 70C-6T28
HFAER 100C-6T32
HFAER 180C-6T32
HFFR 90-6T32
HFFR 180-6T38
HFHR 20-30-6T17
HFHR 25-30-6T15
HFHR 20-38-6T20
HFHR 25-100-6T20
HFHR 25-200-6T20
HFHR 25-38-6T20
HFHR 25-50-6T20
HFHR 25-65-6T20
HFHR 20-50-6T25
HFHR 25-50-6T25
HFHR 25-100-6T32
HFHR 25-180-6T32
HFHR 25-400-6T32
HFHR 25-70-6T32
HFPAD 6R-60-T14
HFPAD 6R-100-T20
HFPAD 6R-200-T20
DGFH 32-6
DGFH 45-6
DGTL 2525-6
DGTR 2525-6

Сплав : IC418

Сплав с твёрдой основой и многослойным покрытием CVD TiC/Al₂O₃. Предназначен для обработки канавок и точения серого и высокопрочного чугуна на средних и высоких скоростях резания. Может использоваться при прерывистом резании и обработке на сверхтяжёлых режимах.

Property	Value
ISO Range - P/M/K	(K10-K25)
ISO Range - N/S/H

Property	Value
Тип покрытия	CVD
Слои покрытия	TiC+Al₂O₃

Скорость резания для: GRIP 635-080Y IC418 - 6200162

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
K	15	Серый чугун	Перлитный/ферритный	180 HB	95-180 m/min
K	16	Серый чугун	Перлитного/мартенситный	260 HB	75-120 m/min
K	17	Высокопрочный чугун	Ферритный	160 HB	75-140 m/min
K	18	Высокопрочный чугун	Перлитный	250 HB	65-125 m/min
K	19	Ковкий чугун.	Ферритный	130 HB	90-165 m/min
K	20	Ковкий чугун.	Перлитный	230 HB	70-130 m/min
H	38	Закаленная сталь.	Высокопрочная	55 HRC	20-30 m/min
H	39	Закаленная сталь.	Высокопрочная	60 HRC	20-30 m/min
H	40	Отбеленный чугун.	Литой	400 HB	20-35 m/min
H	41	Чугун.	Износостойкий	55 HRC	20-30 m/min

Параметры
CW - Ширина пластины, мм	6.35
INSL - Длина пластины, мм	19
RE - Радиус при вершине, мм	0.8
CWTOL - Точность ширины пластины	0.05
RETOL - Точность радиуса при верш.	0.05
BW - Ширина корпуса, мм	4.2
ap(min) - Глубина резания, мм	1
ap(max) - Глубина резания,мм	3.8
ft(min) - Подача на оборот, мм	0.25
fg(min) - Подача, мм/об	0.14
ft(max) - Подача на оборот, мм	0.44
fg(max) - Подача, мм/об	0.27

Информация по срокам поставки:

Срок поставки зависит он наличия инструмента на наших складах или же складах партнеров, при крупных заказах от 1 миллиона рублей срок поставки регулируется только скоростью отгрузки товара нашими контрагентами за рубежом, если сумма заказа до 100-200 тыс. рублей срок поставки зависит от суммы товара уже готового к отгрузке за рубежом.

1. Инструмент в наличии на складе в Москве - отгрузка 1-3 дня.

2. Инструмент в наличии на складе у Партнерской организации - отгрузка до 7 дней.

3. Инструмент в наличии на складе поставщика в Китае - поставка за 4 - 6 недель.

4. Инструмент в наличии на складе Европа - поставка 4 - 6 недель.

5. Инструмент в наличии только в Израиле - поставка до 10 недель.
