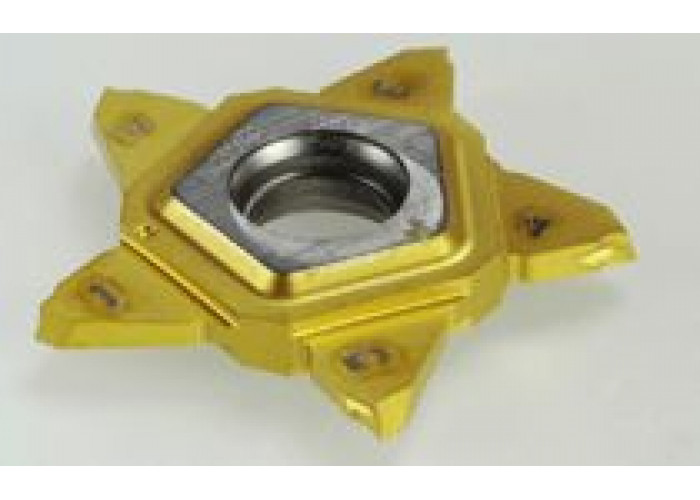

PENTA 24R150J15D IC1008

Информация о товаре

Код Товара: 6003090

Параметры

CW - Ширина пластины, мм

1.5

RE - Радиус при вершине, мм

0.06

CWTOL - Точность ширины пластины

0.02

CUTDIA - Диаметр отрезки, мм

CDX - Глубина обработки max, мм

PSIRL - Угол левый

PSIRR - Угол правый

fg(min) - Подача, мм/об

0.03

fg(max) - Подача, мм/об

0.08

...

Возможен выкуп или размещение на продажу вашего инструмента ISCAR на сайте, присылайте списки вашего склада.
Сайт ISCAR.STORE - не является представительством ISCAR в России, все права на товарный знак принадлежат ISCAR

Сплав: IC1008

Пластины с 5 режущими кромками для отрезки труб, заготовок малого диаметра, и тонкостенных заготовок. Самая экономичная из доступных систем.

Количество в упаковке : 5

Совместимый корпус

PCHL 10-24
PCHR 10-24
PCHL 12-24
PCHR 12-24
PCHL 16-24
PCHR 16-24
PCHL 20-24
PCHR 20-24
PCHL 25-24
PCHR 25-24
PCHL 16-24-5
PCHR 16-24-5
PCHL 20-24-5
PCHR 20-24-5
PCHL 25-24-5
PCHR 25-24-5
PCADL 24N
PCADR 24N
PCHBL 26-24R
PCHBR 26-24L
PCHBR 26-24R
PCHBL 32-24R
PCHBR 32-24L
PCHPL 16-24
PCHPR 16-24
PCHPL 20-24
PCHPR 20-24
PCHPL 25-24
PCHPR 25-24
PCHL 12-24-JHP
PCHR 12-24-JHP
PCHL 16-24-JHP
PCHR 16-24-JHP
PCHL 20-24-JHP
PCHR 20-24-JHP
PCHL 25-24-JHP
PCHR 25-24-JHP
PCADL 24-JHP
PCADR 24-JHP
PCHL 20-24-JHP-MC
PCHR 20-24-JHP-MC
PCHL 25-24-JHP-MC
PCHR 25-24-JHP-MC
PCAD 24LE-JHP
PCAD 24RE-JHP

Сплав : IC1008

Высокопрочный твёрдый сплав. Рекомендуется для обработки жаропрочных сплавов, нержавеющей и закаленной стали на низких и средних скоростях и при прерывистом резании.

Property	Value
ISO Range - P/M/K	(P20-P50)(M20-M40)(K15-K40)
ISO Range - N/S/H	(H20-H30)(S15-S25)(N05-N25)

Property	Value
Тип покрытия	PVD
Слои покрытия	TiAlN+TiN

Скорость резания для: PENTA 24R150J15D IC1008 - 6003090

ISO	Материалы	Обозначение материала	Состояние материала	Hardness	Рекомендации по скорости резания (Vc)
P	1	Конструкционная сталь, стальное литьё, автоматная сталь <0,25% C.	Отпущенная	125 HB	120-185 m/min
P	2	Конструкционная сталь, стальное литьё, автоматная сталь >= 0,25% C.	Отпущенная	190 HB	90-145 m/min
P	3	Конструкционная сталь, стальное литьё, автоматная сталь <0,55% C.	Закалённая и отпущенная	250 HB	75-125 m/min
P	4	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Отпущенная	220 HB	85-150 m/min
P	5	Конструкционная сталь, стальное литьё, автоматная сталь = 0,55% C.	Закалённая и отпущенная	300 HB	75-135 m/min
P	6	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Отпущенная	200 HB	80-135 m/min
P	7	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	275 HB	80-135 m/min
P	8	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	300 HB	70-115 m/min
P	9	Низколегированная сталь и стальное литьё (менее 5% легирующих элементов).	Закалённая и отпущенная	350 HB	70-115 m/min
P	10	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Отпущенная	200 HB	80-125 m/min
P	11	Высоколегированная сталь, стальное литьё и инструментальная сталь.	Закалённая и отпущенная	325 HB	60-105 m/min
P	12	Нержавеющая сталь.	Ферритная/мартенситная	200 HB	70-160 m/min
P	13	Нержавеющая сталь.	Мартенситная	240 HB	65-150 m/min
M	14	Нержавеющая сталь.	Аустенитная	180 HB	55-140 m/min
K	15	Серый чугун	Перлитный/ферритный	180 HB	110-185 m/min
K	16	Серый чугун	Перлитного/мартенситный	260 HB	90-140 m/min
K	17	Высокопрочный чугун	Ферритный	160 HB	100-190 m/min
K	18	Высокопрочный чугун	Перлитный	250 HB	85-140 m/min
K	19	Ковкий чугун.	Ферритный	130 HB	120-200 m/min
K	20	Ковкий чугун.	Перлитный	230 HB	100-160 m/min
N	21	Деформируемые алюминиевые сплавы.	Неструктурированные	60 HB	120-150 m/min
N	22	Деформируемые алюминиевые сплавы.	Структурированные	100 HB	120-150 m/min
N	23	Литейные алюминиевые сплавы. <12% Si.	Неструктурированные	75 HB	120-150 m/min
N	24	Литейные алюминиевые сплавы.	Структурированные	90 HB	120-150 m/min
N	25	Литейные алюминиевые сплавы. >12% Si.	Жаропрочные	130 HB	120-150 m/min
S	31	Жаропрочные сплавы на основе Fe	Отпущенные	200 HB	25-45 m/min
S	32	Жаропрочные сплавы на основе Fe	Структурированные	280 HB	20-35 m/min
S	33	Жаропрочные сплавы на основе Ni или Со	Отпущенные	250 HB	20-25 m/min
S	34	Жаропрочные сплавы на основе Ni или Со	Структурированные	350 HB	15-25 m/min
S	35	Жаропрочные сплавы на основе Ni или Со	Литые	320 HB	15-20 m/min
S	36	Титан и титановые сплавы.	Чистые	190 HB	90-125 m/min
S	37	Титан и титановые сплавы.	Alpha+beta сплавы, структурир.	310 HB	25-55 m/min
H	38	Закаленная сталь.	Высокопрочная	55 HRC	25-35 m/min
H	39	Закаленная сталь.	Высокопрочная	60 HRC	25-35 m/min
H	40	Отбеленный чугун.	Литой	400 HB	25-35 m/min
H	41	Чугун.	Износостойкий	55 HRC	25-35 m/min

Параметры
CW - Ширина пластины, мм	1.5
RE - Радиус при вершине, мм	0.06
CWTOL - Точность ширины пластины	0.02
CUTDIA - Диаметр отрезки, мм	10
CDX - Глубина обработки max, мм	5
PSIRL - Угол левый	-
PSIRR - Угол правый	15
fg(min) - Подача, мм/об	0.03
fg(max) - Подача, мм/об	0.08
